自动雨量站

  产品介绍

  自动雨量站由翻斗式雨量传感器，雨量微电脑采集器和GPRS无线数传模块构成，雨量微电脑采集器具有雨量显示，自动记录，实时时钟，历史数据纪录，超限报警和数据通讯等功能。翻斗式雨量传感器得到的雨量电信号传输到雨量微电脑采集器，雨量微电脑采集器将采集到的雨量值通过RS232串口传输给GPRS数传模块，再传送给数据中心计算机。

  自动雨量站是用于测量并记录各种雨量信息的综合观测仪器。具有抗干扰能力强，全户外设计、测量精度高、储存容量大方便组网、全自动无人值守、运行稳定等特点。自动雨量站是一种重要的山洪灾害防治非工程措施，集信息采集、传输、分析和预警等多功能于一体，实现了预警信息及时、准确地上传下达，从而使可能受灾区域能够及时采取措施、最大限度地减少人员和财产损失。

设计依据

1.《水工混凝土结构设计规范》（SL191-2008）；

2.《水工建筑物荷载设计规范》（DL5077-1997）；

3.《水工建筑物抗震设计规范》（DL5073-2000）；

4.《降水量观测规范》（SL21-2006）；

5.《水文测报装置遥测雨量计》（GB/T11831-2002）；

6.《水文自动测报系统规范》（SL61-2003）；

7.《实时雨水情数据库表结构与标识符标准》(SL323-2011)；

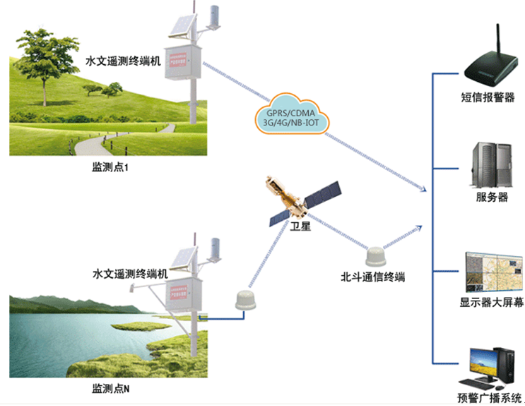

系统拓扑图

自动雨量站由数据采集仪、翻斗车雨量传感器、上位机软件、通信单元和供电系统组成。实现了地面雨量信息采集的自动观测仪器，能够记录每分钟的降水量。

系统功能

自动雨量站的实际意义可用于防洪、供水运行、水电站水库蓄水管理等目的。水文自动测报系统、现场自动测报站和功能强大的上位机软件可用于远程观测，具有数据库、报表、打印等功能，用户还可以使用功能完善的气象软件对记录的数据进行进一步的处理和分析。

1.雨量、水位、山体滑坡实时监测，掌握水雨情实时动态。

2.可扩展远程拍照或视频实时监控功能。

3.雨量、水位、山体位移超过汛限警戒值时，自动报警。

4.气象、地质、环境等综合因素分析。

5.相关责任部门电话、视频会商。

6.通过电话、短息、传真、无线预警广播等渠道发布预警信息。

功能特点

1.外形美观、大方，材料坚固、耐用，易于野外安装

2.集固态存储与遥测站功能于一身，集成的一体化设计使单独的雨量监测站建设费用大大降低

3.通讯方式：RS232、RS485、USB、GPRS（无线）

4.供电系统：DC12V、AC220V、太阳能供电

5.安装部分（选配）：轻型百叶箱、野外防护箱、支架、各种适配线缆

6.超低功耗：核心设备选用GPRS/4G低功耗测控终端，平均工作电流仅10mA，大大降低太阳能供电设备成本和施工难度。

7.兼容性强：兼容各种类型的水位、雨量、位移等计量仪表或传感器。

8.性能稳定：采用防雷、防雨、防潮、输入信号隔离等多项措施，确保设备安全、可靠。

9.维护方便：可远程设置工作参数、远程升级程序。

10.接入灵活：可接入我公司配套的水雨情或山洪灾害监测预警系统软件平台，也可接入组态软件或用户自主开发的软件系统。

技术参数
